logisim——数字电路模拟仿真工具(入门1)

介绍

Logisim是一个教学工具,可以用于设计和模拟数字逻辑电路。它是开源的,需要java运行环境,功能非常强大。

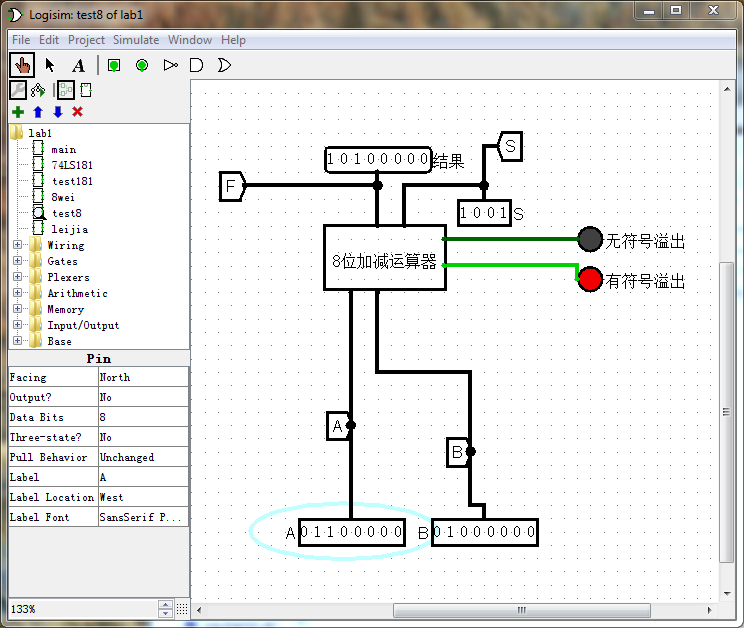

scrn20141205212200

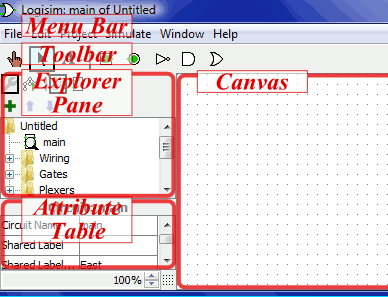

界面概览

scrn20141205212354



工具栏

左半部分有三个按钮 scrn20141205212547 分别表示鼠标的三个不同状态

小手按钮: 小手按钮用于修改输入的值。选中小手按钮后 点击输入 会改变它的值。

箭头工具:用于选择电路中的部件 。 也可以进行连线。

A工具:用于输入文本

右半部分 scrn20141205212822

前两个分别是输入引脚和输出引脚

后面三个是三个基本的逻辑门: 非门 与门 或门

单击选择一个器件,然后把鼠标放到画板上 会出现器件的预览 再次点击左键 放置相应元件。

探索面板(导航面板?)(Explorer Pane)

提供了许多元件可供使用,也可以下载一些别人写好的元件库

scrn20141205213355

第一行最后一个按钮,可以编辑子电路外观。可以调整当该电路加到顶层电路时候的外观 引脚位置。

属性面板

每个元件都有自己不同的属性值。选中元件后可以在这里改,例如修改数据位数、元件朝向、标签等。

缩放

左侧最下面的百分数,是电路的缩放比例,可以调整。

画布区

顾名思义要在这里面画电路啦

获取软件

该软件是开源的。官方网站

http://www.cburch.com/logisim/

汉化版

百度网盘 http://pan.baidu.com/s/1hq3SvWS

java环境下载安装

官网:http://www.java.com/zh_CN/download/manual.jsp

百度网盘:http://pan.baidu.com/s/1qWmHjQk
