由于课程设计中用到七段译码显示器的使用，下面雅乐网将部分资料整理如下：

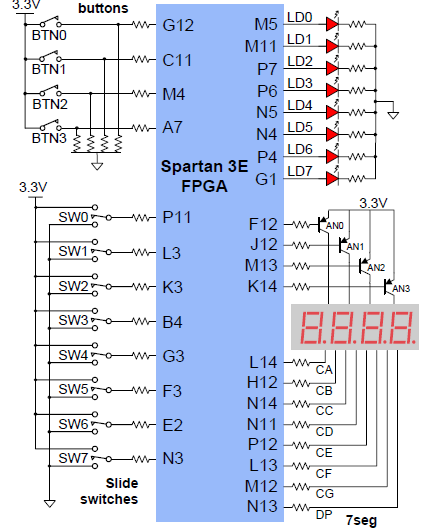

basys2开发板提供4个七段译码显示器（对应的FPGA引脚分别表示：AN0-AN3对应选中那一个显示器、L14~N13对应要显示的值）；

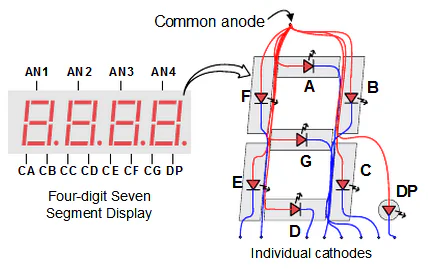

F12 J12 M13和K14分别对应控制哪个显示器显示与否，而L14到N13 也就是CA到CG以及DP控制8个段显示，8个段指的是每个数字7画加上小数点

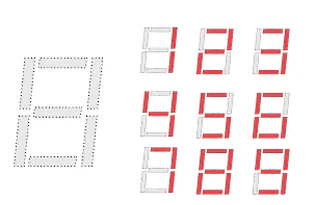

而我们可以用这8个位对应 来形成数字的显示效果

比如数字1 显然CB和CC为显示状态 其余6个位不显示状态。

首先写一个模块实现数字到这种图形的转化

 动态扫描

由于四个显示数字的地方使用同一个8位来控制，所以如果四个位同时显示，一定是显示同一个数字。那么怎么实现四个数字显示不同的数字的效果呢？答案就是动态扫描。

数码显示板上一共有8 个数码管，如果按照传统的数码管驱动方式（静态扫描方式），则需要8 个七段译码器进行驱动，这样既浪费资源，有时电路工作也不可靠。所以现在最常见的数码管驱动电路已经不用上述的静态扫描方式了，而是采用动态扫描显示的方式，这种方式只需一个译码器就可以实现电路正常、可靠的工作，这样大大节省资源。

动态数码扫描显示方式是利用了人眼的视觉暂留效应，把八个数码管按一定顺序（从左至右或从右至左）进行点亮，当点亮的频率（即扫描频率）不大时，我们看到的是数码管一个个的点亮，然而，当点亮频率足够大时，我们看到的不再是一个一个的点亮，而是全部同时显示（点亮），与传统方式得到的视觉效果完全一样。因此我们只要给数码管这样一个扫描频率，那么就可以实现两个以上的数码管同时点亮。而这个频率我们可以通过一个计数器来产生，只要计数频率足够大，就可以实现我们的要求。事实上，因为数码管点亮不是瞬间就可以的，它也需要一定的时间，该时间与数码管的选择有关系。为了折中这一对矛盾，实验中一般可将计数频率选择在100Hz左右肯定可以满足上述两个要求。

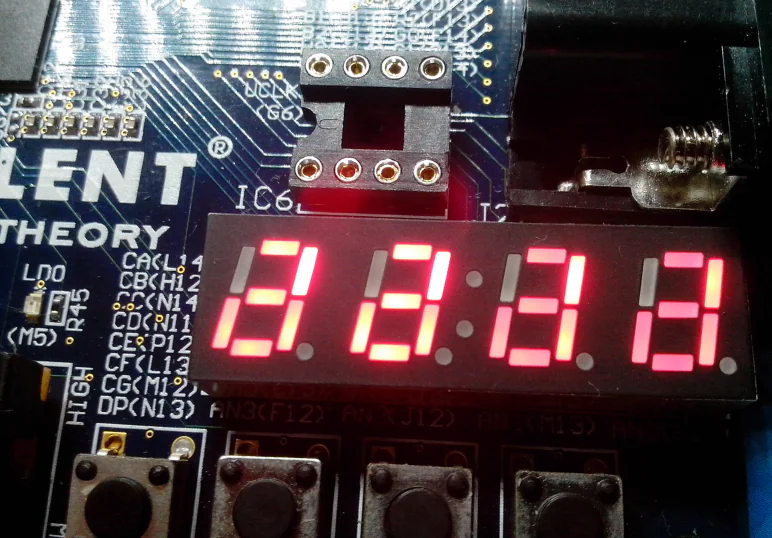

频率不能太大！如果太大显示效果是4个数字在4个屏幕上同时显示，都乱套了！效果如下

不要用basys板子默认的时钟，分几次频再用，雅乐网用的是分了9次

实现代码如下 d_num1到d_num4分别为要显示的4个数字。d1_wx和d1_out分别绑定位选和8段。

引脚绑定代码如下
